오면가공기
강력 절삭과 고정밀도에 탁월한 구조설계로, 대형금형, 항공기 부품, LCD 관련 제품 가공에 적합한 기계로서 장시간 가동에도 높은 정밀도를 유지합니다.

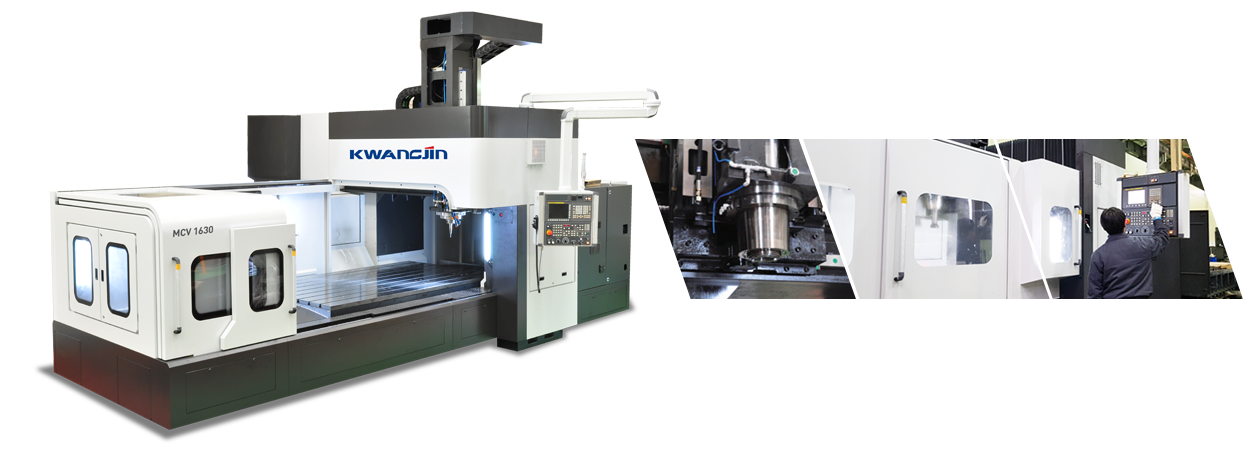

MCV 1630 탁월한 구조 설계로 동급최강 강력 절삭과 정밀가공 동시실현!

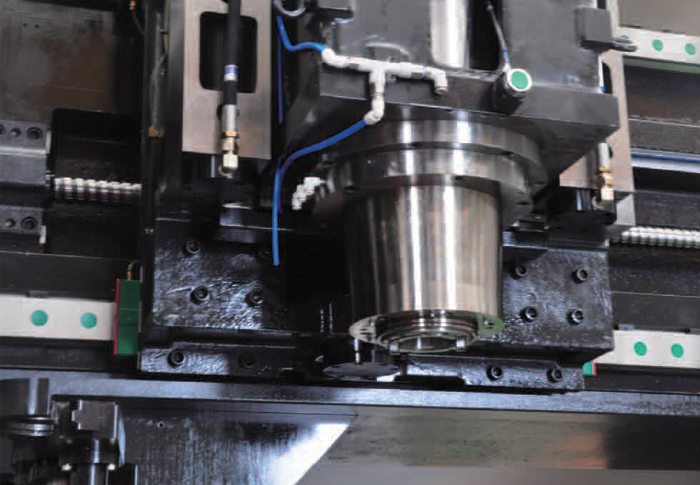

동급 기종의 최고의 고강성 주축 구조
광역 정출력과 고토르크의 빌트인 모터가 내장된 BBT50 12,000rpm 주축은 Ø100 4열 P4급 고정밀 베어링으로 구성되어 있어 장시간 운전하여도 안정된 정밀도를 유지합니다.

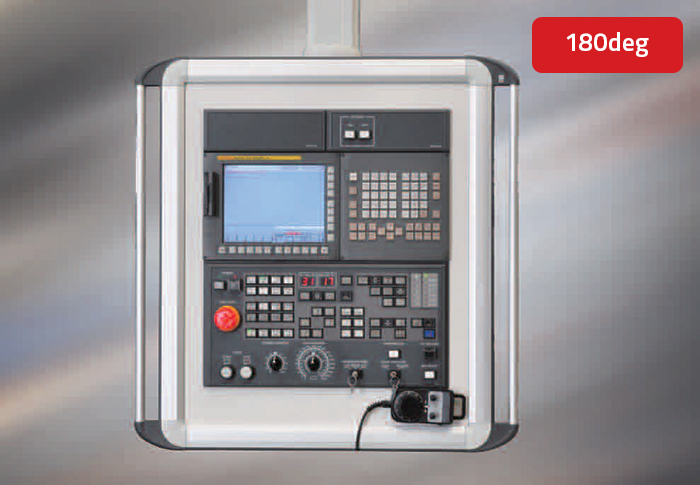

중앙집중식 조작반
10.4” TFT LCD 모니터의 중앙집중식 조작반은 180°까지 선회가 가능하며, 작업시 조작성과 편리성을 한층 높여줍니다.
사양
| 이동량(X/Y/Z) | 3,200 / 1,600 / 800mm |
| 테이블 최대 적재중량 | 10,000kg |
| 테이블 작업면 크기 | 3,000(3,300) × 1,500mm |
| 급이송속도(X/Y/Z) | 24 / 24 / 16m/min |
| 이송축 Motor(X/Y/Z) | 7 / 7 / 9kW |
| 주축 최대 속도 | 12,000rpm |
자동차 금형 가공 사례

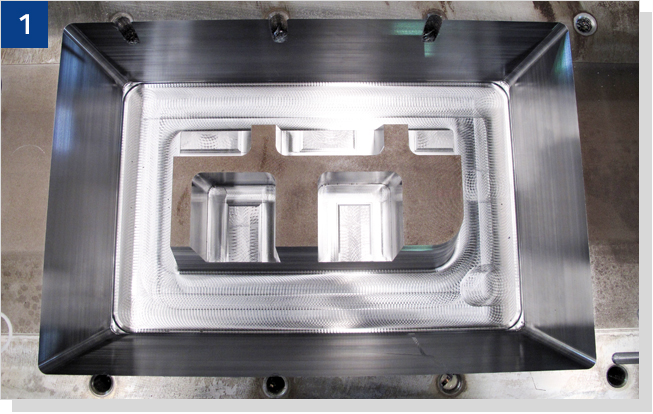

- Tool : Ø26 F 0.8R, Spindle : 2,700rpm, Feedrate : 3,500mm/min

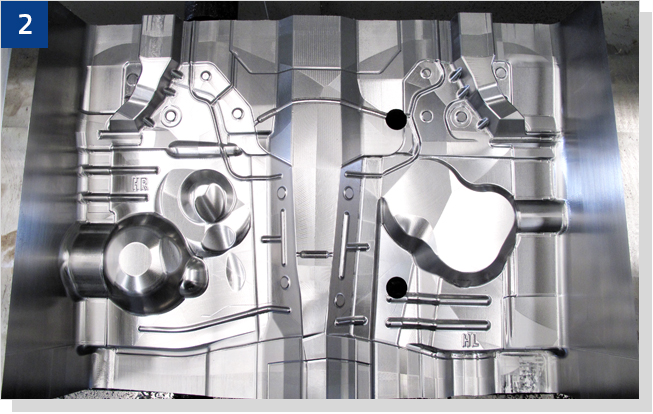

- Tool : Ø25 ball, Spindle : 4,000rpm, Feedrate : 3,500mm/min

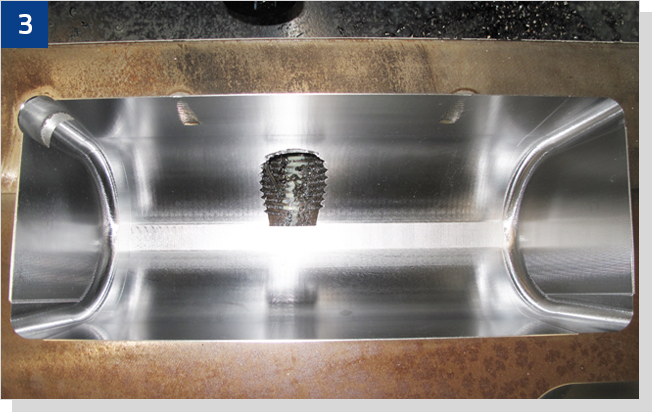

- 테두리 Tool : Ø26 ball, Spindle : 4,500rpm, Feedrate : 3,200mm/min, 형상 Tool : Ø10 ball, Spindle : 6,500rpm, Feedrate : 2,800mm/min, 재질 : HP4M
